床下冷気送風装置

　昨年の記録的猛暑の際に思いつき、密かに構想を暖めていた床下冷気送風装置を、ついに実現させた。
　床下には全面土間コンクリートを打ち、パネルヒータを置いて冬期は床下から暖気を上昇させ、頂部の排気口から外に抜いて自然循環させる「パッシブ換気システム」を新築時から採用している。冬は床暖房に匹敵する暖かさで、換気扇も不要。快適に過ごして23年が過ぎた。

　夏期は活用してなかったが、昨夏に床下温度を測ってみると、外気温より7度も低くて驚いた。定期的にチェックすると、非暖房時の床下表面温度は21〜23度と安定している。この冷気を利用しない手はない。
　昨年秋に2階の暖気を手持ちの換気扇と手製ダクトで1階に送風し、補助暖房として充分使えることを確認していた。同じシステムで換気扇を床下に置き、冷気を1階に導こうと考えた。

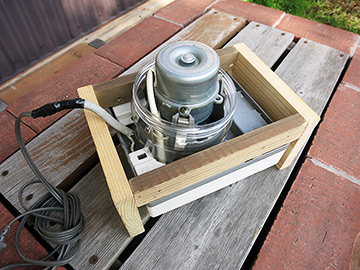

キムチ空き容器活用のソケット

こちらが下側になる

　まず、換気扇をセットする木枠を端材で作る。土間コンクリートと換気扇の距離は2センチとした。送風用のダクトは暖気循環用と同じく、マットレス梱包材の薄い樹脂製メッシュを使う。

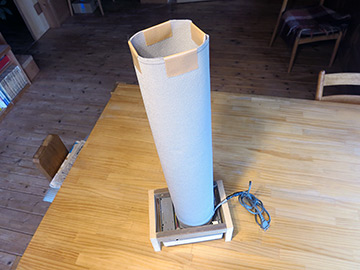

　換気扇出口部分にキムチの空き容器でソケットを作り、丸めた樹脂製メッシュの端部を差し込み、ケーブルで巻いて固定した。ダクトは1階床から1センチ下がった位置で長さを決める。

　ダクトの真上となる位置の点検口を、ダクトがぴったり収まるよう部分的に加工。電源コードは横の隙間から取り出し、直近のコンセントに差し込むと、目論見通りに冷気が出てきた。
　換気扇は連続運転の常時オン状態にし、入り切りはコンセントで直接行う。

　システムは7月中旬に完成していたが、今年は昨年のような猛暑がいつまでも訪れず、過ごしやすい日が続くばかり。冷夏のまま秋に突入か？と思い始めた矢先、久しぶりに最高気温が30度を突破し、ようやく本格運転の運びとなった。

　15時30分に運転を始め、その後の各種データは以下の通り。
（2階3ヶ所の窓を開放。エアコン＆扇風機はナシ）

《15時30分》〜運転開始
・外気温：30.2度（札幌アメダス）
・１階テーブル周辺：28.4度
・床下土間コン表面：21.5度

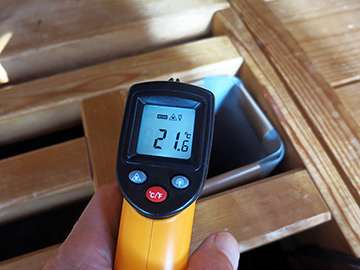

・ダクト吹出口：21.6度

《16時30分》〜1時間後
・外気温：29.0度（札幌アメダス）
・１階テーブル周辺：26.9度→運転により、1.5度下がった
・床下土間コン表面：21.8度
・ダクト吹出口：22.6度

《18時30分》〜3時間後
・外気温：26.3度
・１階テーブル周辺：26.3度

　外気温と1階温度が同じになった18時30分に換気扇を切る。その1時間後に1階温度は27.4度まで上昇。システムの威力を裏づけている。

　換気扇の仕様は、風量60m³／h〜5.7W。エアコンや扇風機に比べて維持費はごくわずかだが、想像を超える効果を実感した。安価でシンプルな「パッシブ冷房」として今後活用したい。

《追記》
　翌日も外気温が30度を突破し、14時から装置を運転した。

・14時：1階テーブル周辺〜28.5度（外気温31.6度）
・15時：1階テーブル周辺〜27.2度（外気温31.0度）
・16時：1階テーブル周辺〜26.5度（外気温28.5度）
・17時：1階テーブル周辺〜26.8度（外気温26.3度）→18時にオフ

　外気温が室温より下がると、冷却効果は弱くなる。
